Adapter Feuerlöscher

Adapter zuerst am Jockel-Übungslöscher anbringen, dann Controller einsetzen. Der Knopfadapter wird auf den Hebel geklickt – nicht geklebt.

Überblick als Video: Feuerlöscher-Paket in Betrieb nehmen

Aktuelle Version: aufklicken, nicht kleben

Alte Videos zeigen noch doppelseitiges Klebeband am Knopfadapter. Der Adapter rastet auf dem Hebel ein. Adapter sind Verschleißteile – bei Bruch oder lockerem Sitz Support kontaktieren.

Vorbereitung

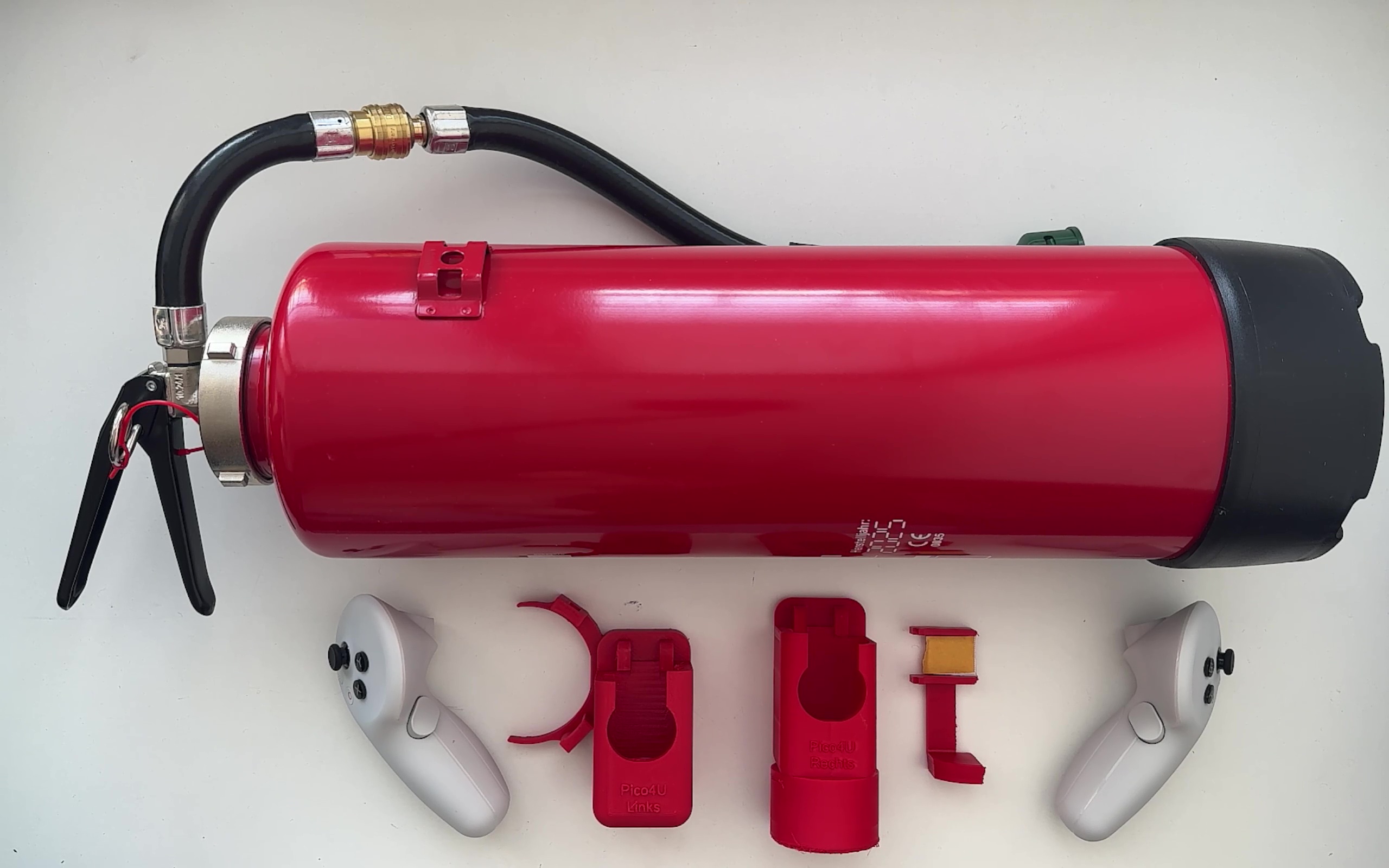

Feuerlöscher mit Düsen-, Ring- und Knopfadapter
Düsenadapter, Ringadapter, Knopfadapter und beide Controller
  • Übungslöscher stabil ablegen, Halterungen links/rechts beachten
  • Düse aus der Halterung klicken, bevor der Düsenadapter aufgesteckt wird
  • Grip-Taste bleibt mit dem Mittelfinger erreichbar

Düsenadapter

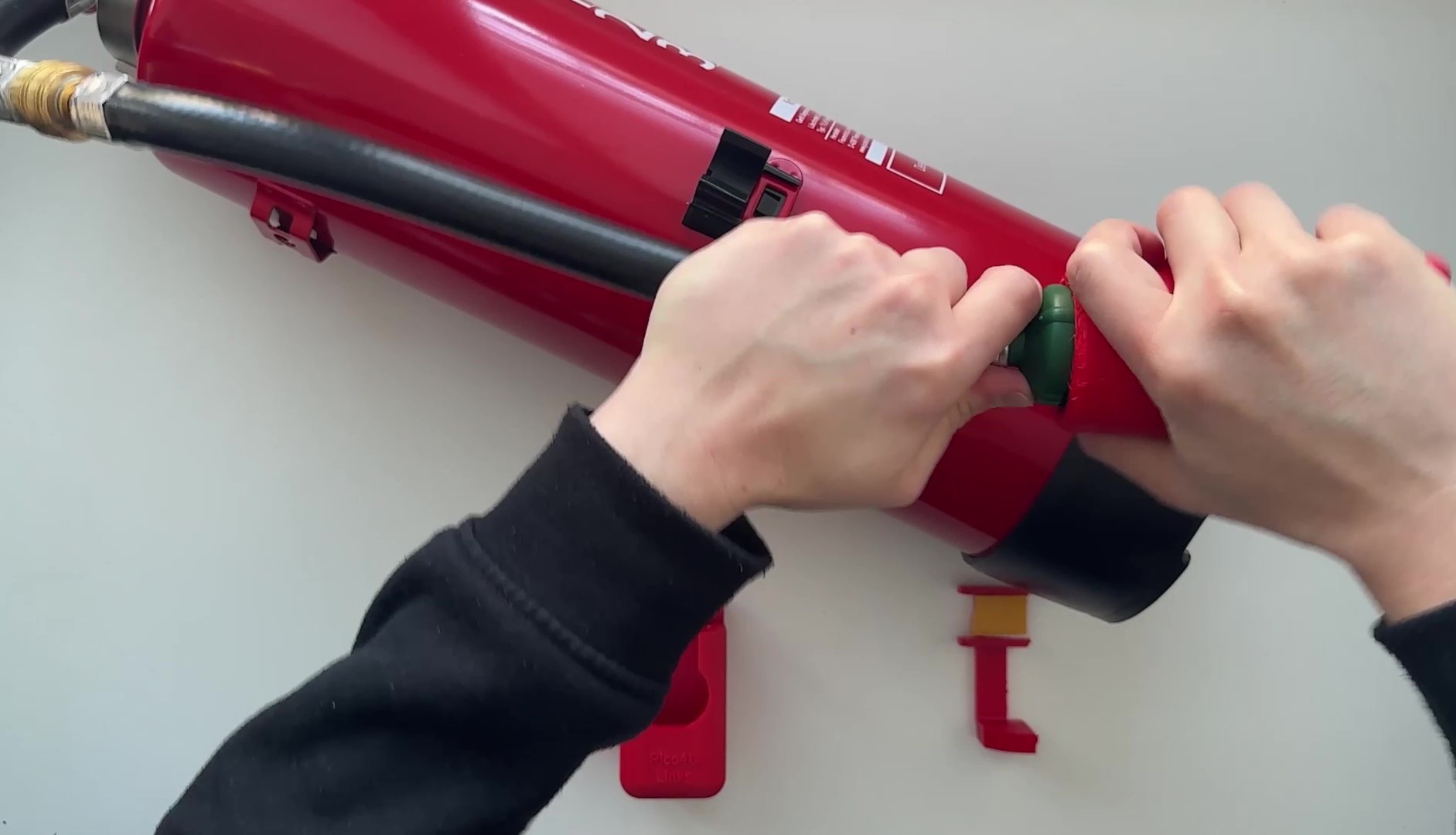

Düsenadapter auf die Düse stecken
Adapter für den rechten Controller auf die Düse stecken
  1. Adapter für den rechten Controller auf die Düse stecken. Er hält durch Reibung, etwas Druck ist normal.
  2. Nicht mit übermäßiger Gewalt – die Düse nicht beschädigen.
  3. Düse danach wieder in die Halterung klicken.

Ringadapter

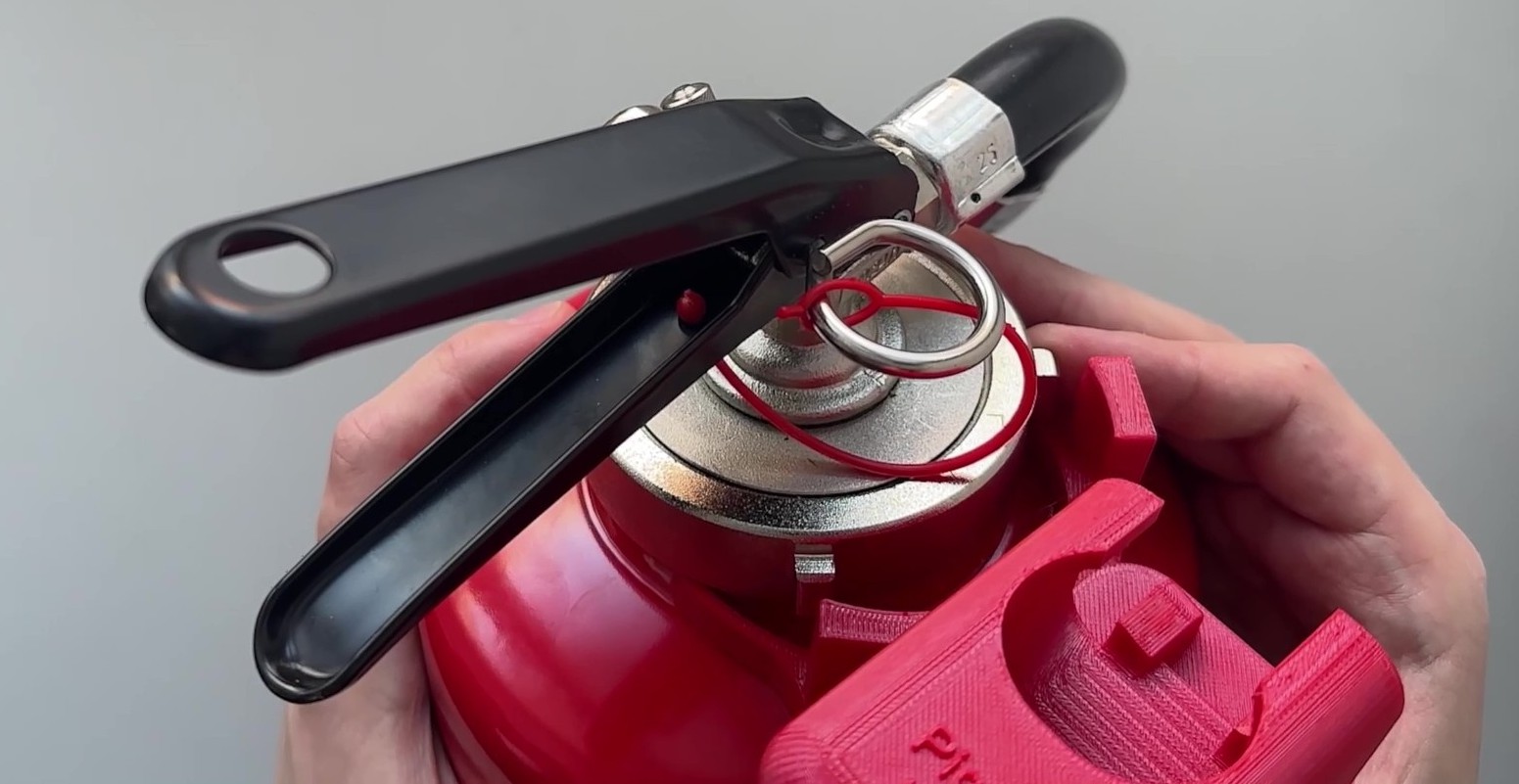

Ringadapter im 90-Grad-Winkel aufklicken
Im 90-Grad-Winkel ausrichten und auf den Metallring klicken
  1. Ringadapter für den linken Controller im 90-Grad-Winkel ausrichten.
  2. Kleine Löcher auf die beiden Metallpunkte setzen und aufklicken.

Knopfadapter

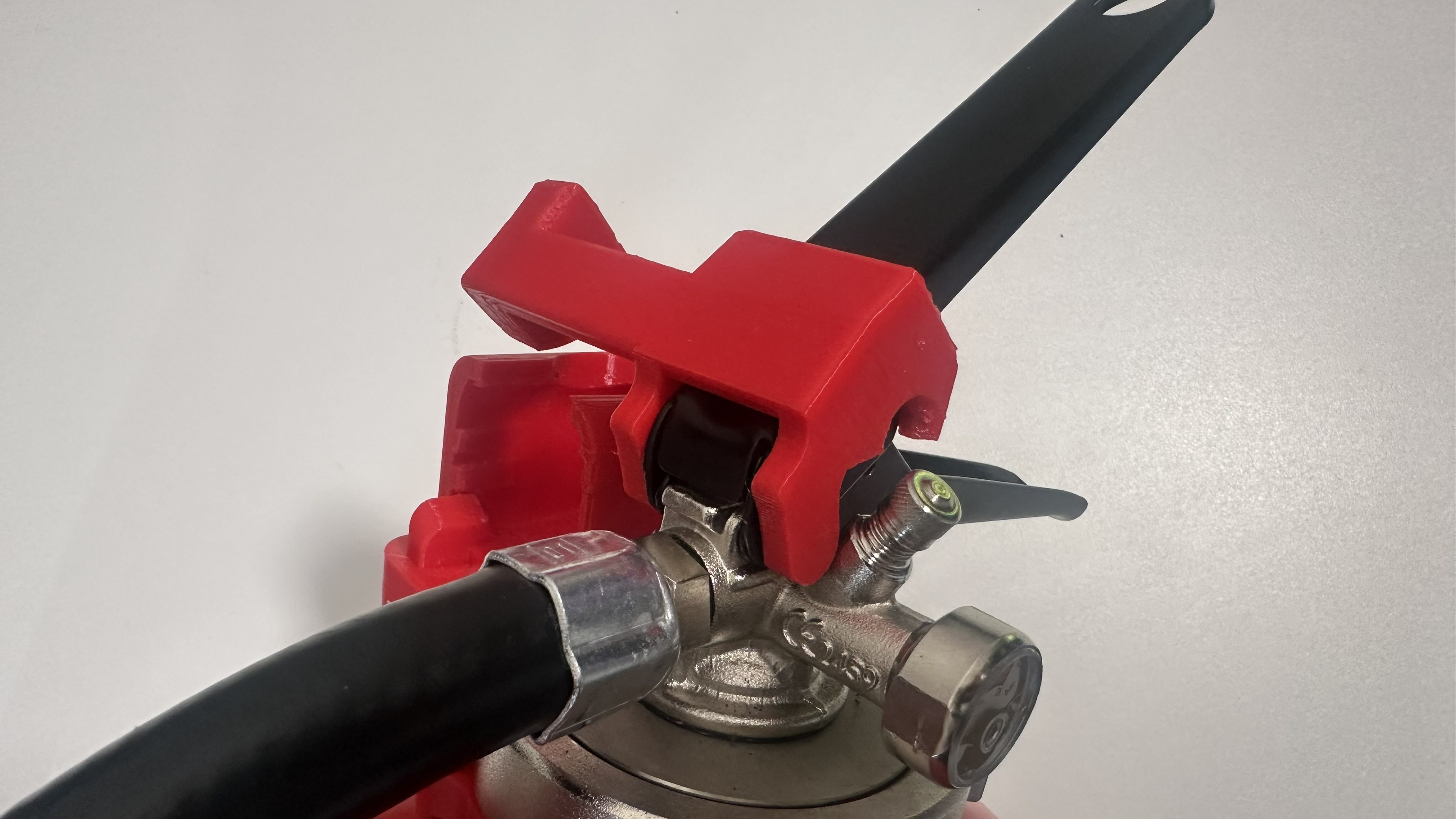

Knopfadapter auf den Hebel klicken
Kerbe an Schraube oder Niete ausrichten und auf den Hebel klicken
  1. Kerbe an der Schraube oder Niete am Hebel ausrichten.
  2. Auf den Hebel klicken, bis er fest sitzt und sich mitbewegt.

Controller und Training

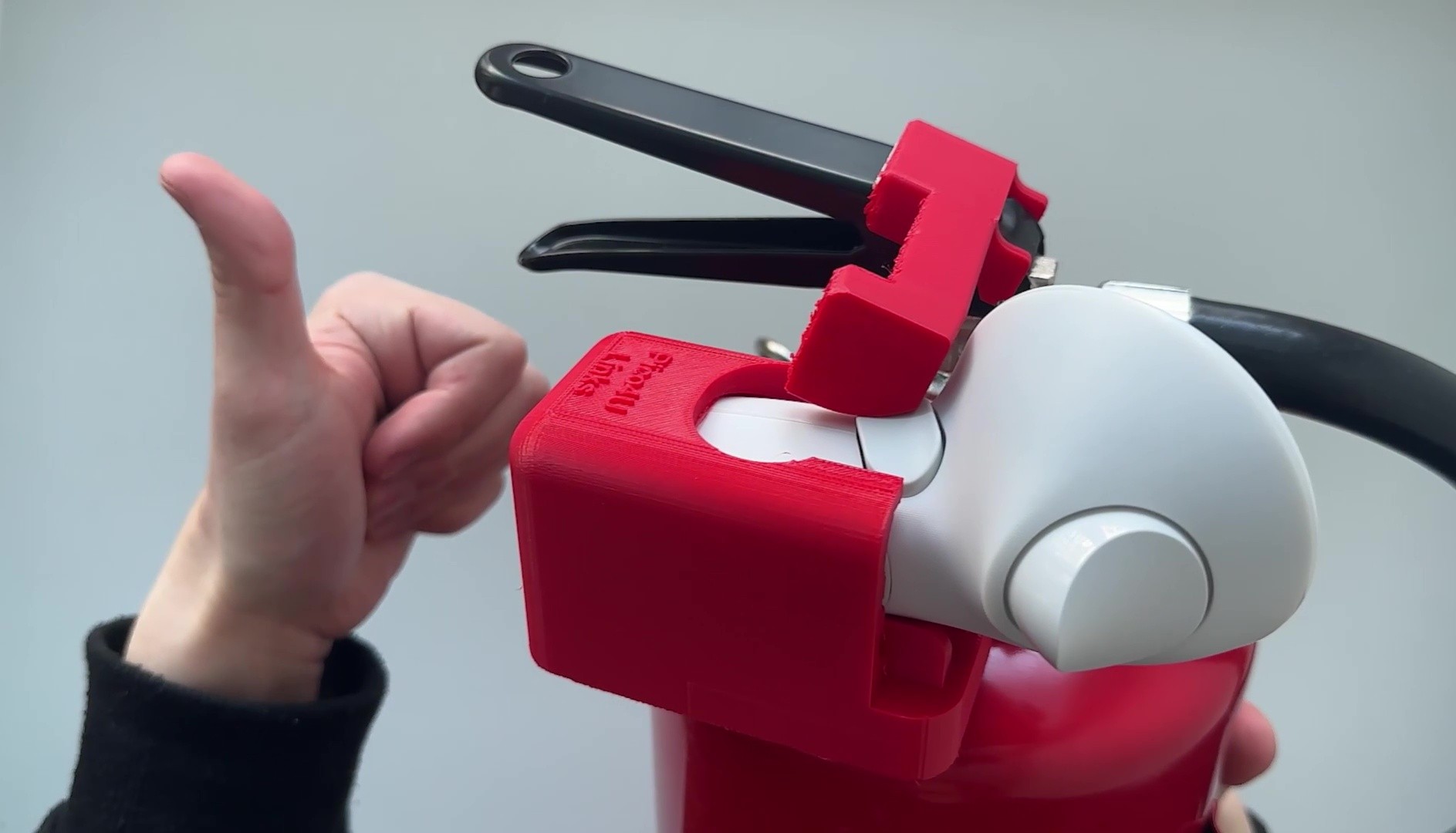

Fertig eingerichteter Feuerlöscher mit Controllern
Rechter Controller vorne in der Düse, linker oben im Ringadapter
  1. Rechten Controller vorne in den Düsenadapter, Grip-Taste nach oben.
  2. Linken Controller oben in den Ringadapter, Taste nach oben. Der Knopfadapter soll die linke Grip-Taste betätigen.
  3. Im Menü Brandschutzhelfer, dann Feuerlöschertraining. Brandherd und Löschertyp wählen.
  4. Mit den Joysticks Position drehen oder verschieben, wenn der Brand ungünstig steht.
  5. B-Knopf öffnet das Hauptmenü mit den Feuerlöschereinstellungen.

Einstellungen: echter Löscher oder nur Controller, Passthrough, Feuerstärke, Aufgabenerklärung, Sprühtaste (Standard: linke Grip-Taste), Zeit bis zum automatischen Neustart. Freifläche mindestens 3×3 m, Schwenkbereich freihalten.
